3 Langkah Mudah Untuk Prosedur dan Teknik Routing EIGRP

Prosedur dan Teknik Routing EIGRP | Dengan Singkat ( 3 Langkah )

By www.withbintsalam.blogspot.com

a.    Alat dan Bahan

·                   PC/Laptop

·                   Cisco Packet Tracer

b.    Langkah-langkah

1.    Pertama, kita buat topologinya dulu

1.1Topologi routing dengan teknik EIGRP

Keterangan :

IP ADDRESS PADA PC

NO	NAMA PC	ALAMAT IP
		IP Address	Subnet Mask	Gateway
1.	PC 0	192.168.10.2	255.255.255.0	192.168.10.1
2.	PC 1	192.18.20.2	255.255.255.0	192.168.20.1

IP ADDRESS PADA ROUTER

NO	NAMA ROUTER	ALAMAT IP
		Fast Ethernet 0/0	Serial 2/0
1.	ROUTERS 0	192.168.10.1/24	192.168.1.1
2.	ROUTERS 1	192.168.20.1/24	192.168.1.1

2.  Kedua, Lakukan Konfigurasi.

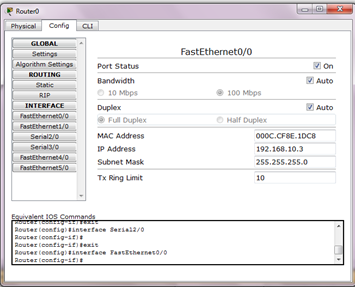

a.    Konfigurasi IP di Fast Ethernet 0/0 pada router0

Router>

Router>enable

Router#configure terminal

Router(config)#interface f0/0

Router(config-if)#ip add 192.168.10.1 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)exit

Router#write

Router#exit

b.    Konfigurasi IP di Serial 2/0 pada router0

Router>

Router>enable

Router#configure terminal

Router(config)#interface se2/0

Router(config-if)#ip add 192.168.1.1 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)exit

Router#write

Router#exit

c.        Konfigurasi IP di Fast Ethernet 0/0 pada Router1

Router>

Router>enable

Router#configure terminal

Router(config)#interface f0/0

Router(config-if)#ip add 192.168.20.1 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)exit

Router#write

Router#exit

d.    Konfigurasi IP di Serial 2/0 pada router1

Router>

Router>enable

Router#configure terminal

Router(config)#interface se2/0

Router(config-if)#ip add 192.168.1.2 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)exit

Router#write

Router#exit

e.    Setting IP pada PC0

f.         Setting IP pada PC1

g.    Konfigurasi Router0

Router>

Router>enable

Router#configure terminal

Router(config)#router eigrp 10

Router(config-if)#network 192.168.10.0

Router(config-if)#network 192.168.1.0

Router(config-if)#exit

Router(config)exit

Router#write

Router#exit

h.    Konfigurasi Router1

Router>

Router>enable

Router#configure terminal

Router(config)#router eigrp 10

Router(config-if)#network 192.168.20.0

Router(config-if)#network 192.168.1.0

Router(config-if)#exit

Router(config)exit

Router#write

Router#exit

3.    Lakukan Pengecekan dengan melakukan ping.

2.2 pengujian pada PC0

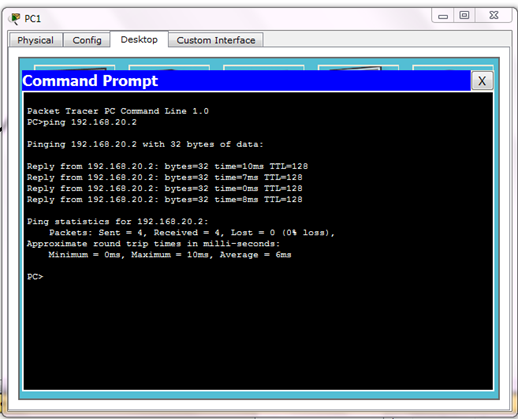

3.3 pengujian pada PC1

Sekian yang dapat saya berikan. semoga bermanfaat. Terimakasih.

Wassalam
